Steck- und Teleskopbeinvarianten

Eckaufnahme Trenomat FIX und Trenomat FIX/Kombiecke
Ist äußerst flexibel und kann
Steckbeine von
40 x 40 mm,
50 x 50 mm,
60 x 60 mm,
und rund 48 x 3 mm und die
entsprechenden Teleskopbeine
problemlos aufnehmen.

Max. Aufbauhöhe:
ohne zusätzliche Diagonalaussteifung:
1,00 m /1,50 m

Nutzlast:
bis 1,0 m 750 kg/m², 1500 kg/Podest
bis 1,50 m 500 kg/m2, 1000 kg/Podest

Alle Steckbeine werden in die Eckaufnahme eingesteckt und mittels Sterngriffschraube arretiert

Steckbein- und Teleskopbein Auswahl
(Von links nach rechts)

Steckbein 60 x 60 mm (mit optionalem unterseitigen Lastenverteiler)
Steckbein 50 x 50 mm (mit optionaler Nivelliereinrichtung)
Teleskopbein 60 x 60 mm (mit optionalem Elefantenfuß für sensitive Böden)
Steckbein 48 x 3 mm rund
Telskopbein 55 x 55 mm (alte Version)
Steckbein 50 x 50 mm mit Standard Lamellenkappe
Rastteleskopbein

Fußkappen-Übersicht
(Von links nach rechts)

Gummifuß rund
Gummifuß (Elefantenfuß)
Lastenverteiler
Lamellenkappe für Nivelliereinrichtung
Lamellenkappe Standard

Eckaufnahme **Trenomat LIGHT**

kann Steckbeine von
40 x 40 mm,
und die
entsprechenden Teleskopbeine von 40 x 40 mm aufnehmen.

Eckaufnahme Trenomat LIGHT
Schnellverschluß und runde Eckaufnahme
kann Steckbeine von 48 x 3 mm aufnehmen.

Steckbein- und Teleskopbein Auswahl

(Von links nach rechts)

Steckbein 60 x 60 mm (mit optionalem unterseitigen Lastenverteiler)
Steckbein 50 x 50 mm (mit optionaler Nivellliereinrichtung)
Steckbein 48 x 3 mm
Teleskopbein 60 x 60 mm (mit optionalem Elefantenfuß für sensitive Böden)
Steckbein 50 x 50 mm mit Standard Lamellenkappe
Rastteleskopbein

Fußkappen-Übersicht
(Von links nach rechts)

Gummifuß rund
Gummifuß (Elefantenfuß)
Lastenverteiler
Lamellenkappe für Nivelliereinrichtung
Lamellenkappe Standard

Eckaufnahme **Trenomat MULTI**

kann Steckbeine von 60 x 60 mm,

und die entsprechenden Teleskopbeine aufnehmen.

Eckaufnahme **Trenomat MULTI Schnellverschluß**

Steckbein- und Teleskopbein Auswahl
(Von links nach rechts)

Steckbein 60 x 60 mm (mit optionalem unterseitigen Lastenverteiler)
Steckbein 50 x 50 mm (mit optionaler Nivelliereinrichtung)
Steckbein 48 x 3 mm
Teleskopbein 60 x 60 mm (mit optionalem Elefantenfuß für sensitive Böden)
Steckbein 50 x 50 mm mit Standard Lamellenkappe
Rastteleskopbein

Fußkappen-Übersicht
(Von links nach rechts)

Gummifuß rund
Gummifuß (Elefantenfuß)
Lastenverteiler
Lamellenkappe für Nivelliereinrichtung
Lamellenkappe Standard

Steckbeine/Wechselfüße fixe Höhen							Steckbeine/Wechselfüße fixe Höhen
Profil	PodestTyp		Profil	Podesttyp			Profil	Podesttyp		Steckbeine (von links nach rechts) 60/60 mit Lastenverteiler 50/50 mit Nivelliereinrichtung 50/50 mit Lamellenkappe 48 mm Rundrohr
40/40 mm	LIGHT/FIX/FIX MATCH		60/60 mm	FIX/FIX MATCH			60/60 mm	MULTI
	Bühnenhöhe				Bühnenhöhe			Bühnenhöhe
	16 2/3	cm			16 2/3	cm		16 2/3	cm
	20	cm			20	cm		20	cm
	33 1/3	cm			33 1/3	cm		33 1/3	cm
	40	cm			40	cm		40	cm
	50	cm			50	cm		50	cm
	60	cm			60	cm		60	cm
	66 2/3	cm			66 2/3	cm		66 2/3	cm
	80	cm			80	cm		80	cm
	83 1/3	cm			83 1/3	cm		83 1/3	cm
	100	cm			100	cm		100	cm
Zwischenhöhen auf Wunsch lieferbar			ab Aufbauhöhe 1,0 m mit zusätzlicher Diagonalaussteifung					116 2/3	cm
Zwischenhöhen auf Wunsch lieferbar			ab Aufbauhöhe 1,0 m mit zusätzlicher Diagonalaussteifung					120	cm
					116 2/3	cm		133 1/3	cm
50/50 mm	FIX/FIX MATCH				120	cm		140	cm
	Bühnenhöhe				133 1/3	cm		150	cm
	20	cm			140	cm		160	cm
	40	cm			150	cm		166 2/3	cm
	60	cm			160	cm		180	cm	Steckbeine/Wechselfüße fixe Höhen
	80	cm			166 2/3	cm		183 1/3	cm	Rundrohr
	100	cm			180	cm		200	cm	48 x 3 mm	FIX/FIX MATCH/LIGHT
ab Aufbauhöhe 1,0 m mit zusätzlicher Diagonalaussteifung					183 1/3	cm					Bühnenhöhe
	120	cm			200	cm	ab Aufbauhöhe 2,0 m mit zusätzlicher Diagonalaussteifung				20	cm
	140	cm	Zwischenhöhen auf Wunsch lieferbar					220	cm		40	cm
	150	cm						240	cm		60	cm
Zwischenhöhen auf Wunsch lieferbar								260	cm		80	cm
								280	cm		100	cm
								300	cm	Zwischenhöhen auf Wunsch lieferbar
								320	cm
								340	cm
								360	cm
								380	cm
								400	cm
							Zwischenhöhen auf Wunsch lieferbar

Teleskopbeine höhenverstellbar						Teleskopbeine (von links nach rechts) 60/60 FIX/MATCH/MULTI 40/40 LIGHT Rastteleskop FIX/MATCH
Profil	Podest Typ		Profil	Podest Typ
40/40 mm	LIGHT/FIX/FIX MATCH		60/60 mm	MULTI
	Bühnenhöhe			Bühnenhöhe
	40 - 60	cm		40-60	cm
	60-100	cm		50-80	cm
Zwischenhöhen auf Wunsch lieferbar				60-100	cm
			ab Aufbauhöhe 1,0 m mit zusätzlicher Diagonalaussteifung
60/60 mm	FIX/FIX MATCH			80-140	cm
	Bühnenhöhe			100-160	cm
	20-30	cm		120-200	cm
	40-60	cm		100-160	cm
	50-68	cm		100-183 1/3	cm
	60-100	cm		120-200	cm
ab Aufbauhöhe 1,0 m mit zusätzlicher Diagonalaussteifung			Zwischenhöhen auf Wunsch lieferbar
	80-140	cm
	100-160	cm
	100-183 1/3	cm
Zwischenhöhen auf Wunsch lieferbar

	FIX/FIX MATCH
Rastteleskop	Bühnenhöhe
	40-56	cm
	50-76	cm
	60-96	cm
ab Aufbauhöhe 1,0 m mit zusätzlicher Diagonalaussteifung
	70-116	cm
	80-136	cm
	90-156	cm
	100-176	cm

Mit einer zusätzlichen Aussteifung (gem. Statik) ist ein höherer Aufbau möglich.

Trenomat FIX zusätzliche Aussteifung ab 1,0 m Höhe
Trenomat MULTI zusätzliche Aussteifung ab 2,0 m Höhe

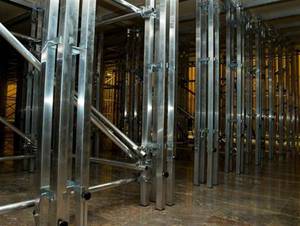

Diagonalaussteifung Trenomat FIX ab 1,0 m Aufbauhöhe

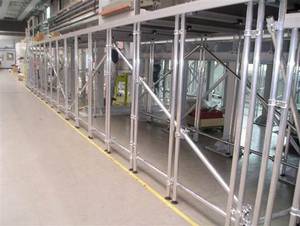

Diagonalaussteifung Trenomat MULTI ab 2,0 m Aufbauhöhe

Eine große Auswahl an Zubehörteilen ergänzt Ihre mobile Bühne zweckmäßig und sicherheitsrelevant

Element-Verbindungsklammer, Beinverbindungsklammern, Treppen, Auffahrrampen, Geländer, Transport- und Lagersysteme, Bühnenblenden (mehr unter Zubehör)
